Gherkin 自作キーボードキット (Walnut MDF plate)
※ご注意
自作キーボードキットについて、今まで在庫なしの場合は購入できませんでしたが、今後は購入できる設定としました。在庫がない場合はご注文をいただいてから約10日前後で出荷いたします。
Gherkinは、40% Keyboardsから2016年に発表された、3行x10列、30キーの自作キーボードキットです。
場所を取らないコンパクトサイズです。見た目キーは全く足りていませんが、レイヤー機能をうまく使ってキーマップを変更することにより、複数レイヤーにキーを配置して一般的なキーボードとほぼ同様に使うことができたり、各キーをマクロキーとして利用することで、特定業務用のマクロパッドなどとしての利用が可能です。
http://www.40percent.club/2016/11/gherkin.html

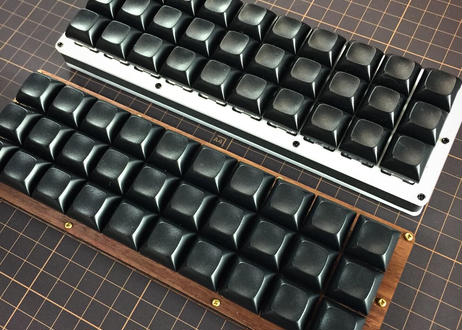

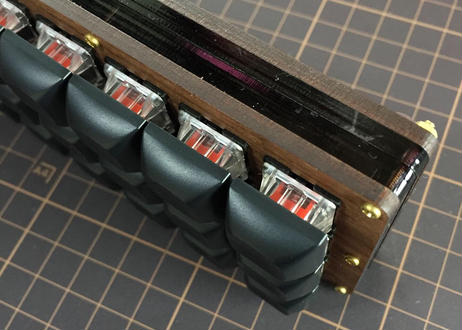

この自作キーボードキットはMDF板にウォルナットの突板を貼り、オイルフィニッシュを行ったプレートとアクリルパーツを組み合わせたシックなボディです。

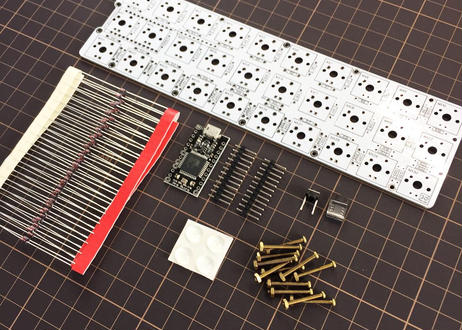

■内容
1. Gherkin 基板 数量1(コンスルー非対応です)
2. ProMicro 5V/16MHz(互換品)数量1
※確認用にファームウェア(keymaps/default)を入れています
3. ダイオード(1N4148)数量30
4. ゴム足 数量4
5. タクトスイッチ (ProMicro リセットスイッチ用) 数量1
※取り付けには加工が必要です
6. LED用IC 数量1
7. M2 18mm ボルト, ナット 数量各11

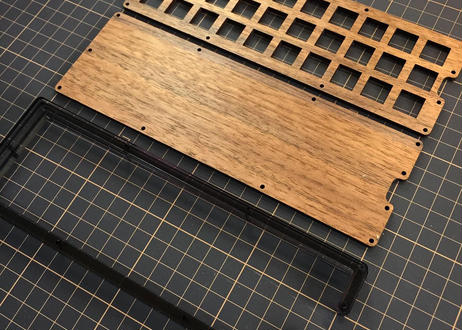

8. ウォルナットMDFプレート 数量:トップ1・ボトム1
9. アクリルプレート(クリアブラック) 数量:2
■注意事項
キーキャップとキースイッチは付属しておりませんので、お好みのものを用意してください。
製作に関する質問については、ご回答致しかねますので、予めご了承下さい。
作業中に関する怪我や火傷について当社は責を負いかねます。充分注意の上作成下さい。
制作については、一般以上の技術を要する場合があります。内容を充分に理解した上で製作ください。
小さなお子様が誤飲しないようにご注意ください。
プレートはMDF合板にウォルナットの薄板を貼り付けています。
木材の性質上、MDF合板が透けてみえる個所があります。予めご了承ください。
ウォルナットMDFプレートは、亜麻仁油でコーティングをおこなっております。若干表面に油分が残っている場合が
ございます。定期的に乾いた布などで拭いて頂ければと存じます。
アクリルプレートには、傷防止のフィルムが両面に貼られています。はがしてご利用ください。また端面が鋭利になっている場合もございますので、お気をつけください。
■説明ページ
Gherkinの概要、ガーバーファイル、各種データおよび作成手順は、以下ページ(英語)を参照ください。
40 Percent Keyboard : Gherkin
(http://www.40percent.club/2016/11/gherkin.html)
gherkin keyboard firmware(i0ib/tmk_keyboard)
(https://github.com/di0ib/tmk_keyboard/tree/master/keyboard/gherkin)
■制作に関する情報
実際に組み立てた方々の記事も多く公開されています。あわせてご確認ください。
頑張ってGherkin 30 key Keyboardを作るぞ!(日本語)
(http://romly.com/archives/tag/gherkin)
Gherkinビルドログ(日本語)
https://blog.bomberowl.org/posts/444/
Gherkin 30% keyboard
(https://adventurist.me/posts/0287)
gherkin keyboard firmware(math0ne/keyboard-gherkin)
(https://github.com/math0ne/keyboard-gherkin/blob/master/readme.md)
■著作権
Gherkinの各種ファイルは https://creativecommons.org/licenses/by-sa/4.0/ の元公開されています。
(https://github.com/nicinabox/lets-split-guide)
■保証
納品時の破損や欠陥の場合に交換返品を承ります。
色やデザインなどイメージの相違による返品はお受けいたしかねます。あらかじめご了承ください。
